5个按钮延时控制

需求描述:有5个按钮，按下按钮x0接通Y0延时15秒，自动断开，按下按钮x2接通Y1延时15秒，自动断开。按下按钮x3接通Y2延时15秒，自动断开。按下按钮x4接通Y3延时15秒，自动断开。按下按钮x5接通Y4延时15秒，自动断开。

功能分析:

1. 输入输出端口配置

根据需求描述，我们需要配置以下输入和输出端口：

输入端口

按钮x1：输入信号，按下时为高电平（1），未按下时为低电平（0）。

按钮x2：输入信号，按下时为高电平（1），未按下时为低电平（0）。

按钮x3：输入信号，按下时为高电平（1），未按下时为低电平（0）。

按钮x4：输入信号，按下时为高电平（1），未按下时为低电平（0）。

按钮x5：输入信号，按下时为高电平（1），未按下时为低电平（0）。

输出端口

继电器Y0：输出信号，接通时为高电平（1），断开时为低电平（0）。

继电器Y1：输出信号，接通时为高电平（1），断开时为低电平（0）。

继电器Y2：输出信号，接通时为高电平（1），断开时为低电平（0）。

继电器Y3：输出信号，接通时为高电平（1），断开时为低电平（0）。

继电器Y4：输出信号，接通时为高电平（1），断开时为低电平（0）。

2. 时序逻辑与无序组合逻辑分析

时序逻辑

时序逻辑是指系统的输出不仅取决于当前的输入，还取决于之前的状态。在这个需求中，时序逻辑主要体现在延时功能上。具体步骤如下：

当按钮被按下时，对应的继电器接通。

启动一个15秒的延时计时器。

延时结束后，自动断开对应的继电器。

无序组合逻辑

无序组合逻辑是指系统的输出仅取决于当前的输入，而与之前的状态无关。在这个需求中，无序组合逻辑主要体现在检测按钮是否被按下的逻辑上。具体步骤如下：

持续检测所有按钮的状态。

根据按钮的状态决定是否接通对应的继电器。

3. 动作步骤分解

时序逻辑动作步骤

以按钮x1控制继电器Y0为例：

检测按钮x1状态：

如果按钮x1被按下（输入为1），进入下一步。

如果按钮x1未被按下（输入为0），返回检测状态。

接通Y0：

将继电器Y0的输出设置为高电平（1）。

启动15秒延时：

启动一个15秒的延时计时器。

延时结束：

当延时计时器达到15秒时，进入下一步。

断开Y0：

将继电器Y0的输出设置为低电平（0）。

返回检测状态：

返回检测所有按钮状态，等待下一次操作。

其他按钮（x2、x3、x4、x5）的控制逻辑与按钮x1类似，分别控制对应的继电器（Y1、Y2、Y3、Y4）。

无序组合逻辑动作步骤

检测所有按钮状态：

持续检测所有按钮（x1, x2, x3, x4, x5）的状态。

判断按钮状态：

如果按钮x1被按下，执行时序逻辑动作步骤，控制继电器Y0。

如果按钮x2被按下，执行时序逻辑动作步骤，控制继电器Y1。

如果按钮x3被按下，执行时序逻辑动作步骤，控制继电器Y2。

如果按钮x4被按下，执行时序逻辑动作步骤，控制继电器Y3。

如果按钮x5被按下，执行时序逻辑动作步骤，控制继电器Y4。

如果没有按钮被按下，返回检测状态。

4. 优先实现时序逻辑

由于时序逻辑涉及到延时功能，这是实现需求的关键部分，因此优先实现时序逻辑。以下是实现时序逻辑的具体步骤：

实现步骤

初始化：

初始化所有继电器为断开状态（输出为0）。

初始化延时计时器。

检测按钮状态：

持续检测所有按钮的状态。

按钮按下响应：

当检测到某个按钮被按下时，执行以下步骤：

接通对应的继电器。

启动15秒延时计时器。

延时计时：

在延时期间，持续检测按钮状态，如果按钮被再次按下，重新启动延时计时器。

延时结束：

当延时计时器达到15秒时，断开对应的继电器。

返回检测状态：

返回检测所有按钮状态，等待下一次操作。

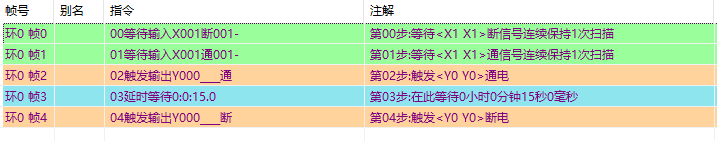

时序环0环指令解释:

第00步:等待<X1 X1>断信号连续保持1次扫描

第01步:等待<X1 X1>通信号连续保持1次扫描

第02步:触发<Y0 Y0>通电

第03步:在此等待0小时0分钟15秒0毫秒

第04步:触发<Y0 Y0>断电

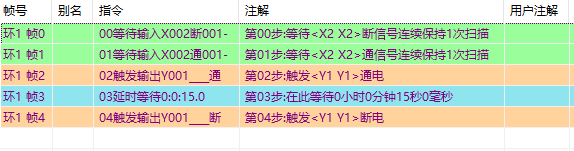

时序环1环指令解释:

第00步:等待<X2 X2>断信号连续保持1次扫描

第01步:等待<X2 X2>通信号连续保持1次扫描

第02步:触发<Y1 Y1>通电

第03步:在此等待0小时0分钟15秒0毫秒

第04步:触发<Y1 Y1>断电

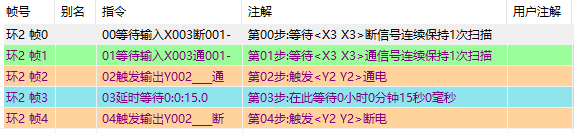

时序环2环指令解释:

第00步:等待<X3 X3>断信号连续保持1次扫描

第01步:等待<X3 X3>通信号连续保持1次扫描

第02步:触发<Y2 Y2>通电

第03步:在此等待0小时0分钟15秒0毫秒

第04步:触发<Y2 Y2>断电

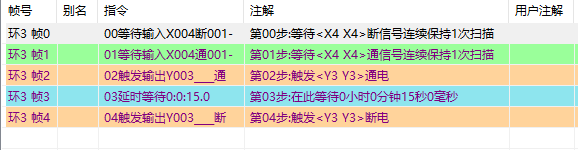

时序环3环指令解释:

第00步:等待<X4 X4>断信号连续保持1次扫描

第01步:等待<X4 X4>通信号连续保持1次扫描

第02步:触发<Y3 Y3>通电

第03步:在此等待0小时0分钟15秒0毫秒

第04步:触发<Y3 Y3>断电

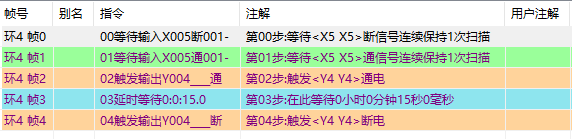

时序环4环指令解释:

第00步:等待<X5 X5>断信号连续保持1次扫描

第01步:等待<X5 X5>通信号连续保持1次扫描

第02步:触发<Y4 Y4>通电

第03步:在此等待0小时0分钟15秒0毫秒

第04步:触发<Y4 Y4>断电、
