需求描述：按下 X0，机床y2启动；X1 检测到木板到位，Y0 启动切割；X2 确认切割完成，计数器加 1；每计数 20 块，Y1以1s的间歇 闪烁三次进行提示后，将机床y2断开停止，计数清零，等待下一次的启动。
思考过程
1. 分配输入输出端口配置
根据需求描述，我们需要分配以下输入输出端口：
输入端口（I/O）：
X0：启动按钮（输入）
X1：木板到位检测开关（输入）
X2：切割完成确认开关（输入）
输出端口（O）：
Y0：切割电机（输出）
Y1：提示灯（输出）
Y2：机床主电机（输出）
内部变量：
计数器：用于记录切割完成的木板数量（0-20）
2. 时序逻辑与无序组合逻辑动作步骤
时序逻辑：时序逻辑是指依赖于时间顺序的逻辑，通常用于控制状态的转换和时间相关的操作。
无序组合逻辑：无序组合逻辑是指不依赖于时间顺序的逻辑，通常用于即时的输入输出关系。
分析与提取
时序逻辑动作步骤
初始状态
条件：系统启动。
动作：
计数器清零。
Y2停止。
Y0停止。
Y1不闪烁。
时序逻辑：在系统启动时，初始化所有状态。
状态2：启动机床
触发条件：按下X0。
动作：
Y2启动。
时序逻辑：检测到X0按下时，触发Y2启动。
状态3：木板到位
触发条件：X1检测到木板到位。
动作：
Y0启动。
时序逻辑：检测到X1信号时，触发Y0启动。
状态4：切割完成
触发条件：X2确认切割完成。
动作：
Y0停止。
计数器加1。
检查计数器是否达到20。
时序逻辑：检测到X2信号时，执行一系列动作，包括停止Y0和更新计数器。
状态5：计数达到20块
触发条件：计数器达到20。
动作：
Y1闪烁三次（每次闪烁持续1秒，间隔1秒）。
Y2停止。
计数器清零。
时序逻辑：当计数器达到20时，执行闪烁提示和停止机床的动作，同时清零计数器。
状态6：等待下一次启动
条件：系统处于停止状态。
动作：无动作，等待X0再次按下。
时序逻辑：在停止状态时，等待X0的再次触发。
无序组合逻辑动作步骤
Y2控制
条件：
X0按下：Y2启动。
计数器达到20且完成闪烁提示：Y2停止。
动作：
Y2的状态由X0的按下和计数器的状态共同决定。
Y0控制
条件：
X1检测到木板到位：Y0启动。
X2确认切割完成：Y0停止。
动作：
Y0的状态由X1和X2的信号共同决定。
Y1控制
条件：
计数器达到20：Y1闪烁三次。
动作：
Y1的状态由计数器的状态决定。
时序逻辑实现
时序逻辑实现步骤
初始化
在系统启动时，将计数器清零，Y2、Y0停止，Y1不闪烁。
状态2：启动机床
检测X0的按下信号。
如果X0按下，启动Y2。
状态3：木板到位
检测X1的信号。
如果X1检测到木板到位，启动Y0。
状态4：切割完成
检测X2的信号。
如果X2确认切割完成，停止Y0，计数器加1。
检查计数器是否达到20。
状态5：计数达到20块
如果计数器达到20：
启动Y1闪烁三次（每次闪烁持续1秒，间隔1秒）。
停止Y2。
清零计数器。
状态6：等待下一次启动
在停止状态时，等待X0的再次按下。

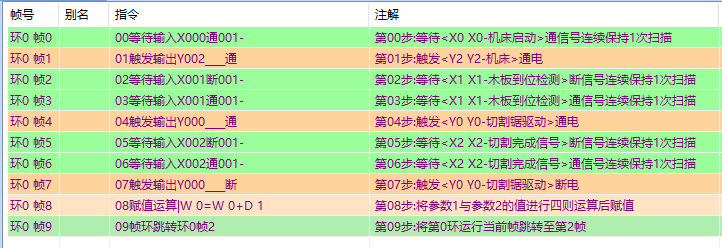

时序环0环指令解释:
第00步:等待<X0 X0-机床启动>通信号连续保持1次扫描
第01步:触发<Y2 Y2-机床>通电
第02步:等待<X1 X1-木板到位检测>断信号连续保持1次扫描
第03步:等待<X1 X1-木板到位检测>通信号连续保持1次扫描
第04步:触发<Y0 Y0-切割锯驱动>通电
第05步:等待<X2 X2-切割完成信号>断信号连续保持1次扫描
第06步:等待<X2 X2-切割完成信号>通信号连续保持1次扫描
第07步:触发<Y0 Y0-切割锯驱动>断电
第08步:将参数1与参数2的值进行四则运算后赋值
第09步:将第0环运行当前帧跳转至第2帧
时序环1环指令解释:
第00步:将参数1与参数2的值进行比较作为条件
第01步:触发<Y1 Y1-切割数量统计灯>通电
第02步:在此等待0小时0分钟1秒0毫秒
第03步:触发<Y1 Y1-切割数量统计灯>断电
第04步:在此等待0小时0分钟1秒0毫秒
第05步:跳转第[1]帧，计数一次，如果计数大于[3]则向下执行
第06步:将参数1与参数2的值进行四则运算后赋值
